報警主機和控制鍵盤接線圖集

報警主機和控制鍵盤接線圖集

發布時間:2024-04-17

來源:廣拓公眾號

 報警主機和控制鍵盤接線圖集(圖1)

 報警主機和控制鍵盤接線圖集(圖2)


 報警主機和控制鍵盤接線圖集(圖3)

上期出的電子圍欄接線大全很有幫助,但是我又遇到新問題……

什么問題?

 報警主機和控制鍵盤接線圖集(圖4)
 報警主機和控制鍵盤接線圖集(圖3)

電子圍欄中心控制端不知道怎么接線?

明白了,今天這期就給你們安排上電子圍欄控制終端接線合集!

 報警主機和控制鍵盤接線圖集(圖4)

電子圍欄中心控制端分為報警主機和控制鍵盤,先介紹MK系列智能控制終端接線。

 報警主機和控制鍵盤接線圖集(圖4)

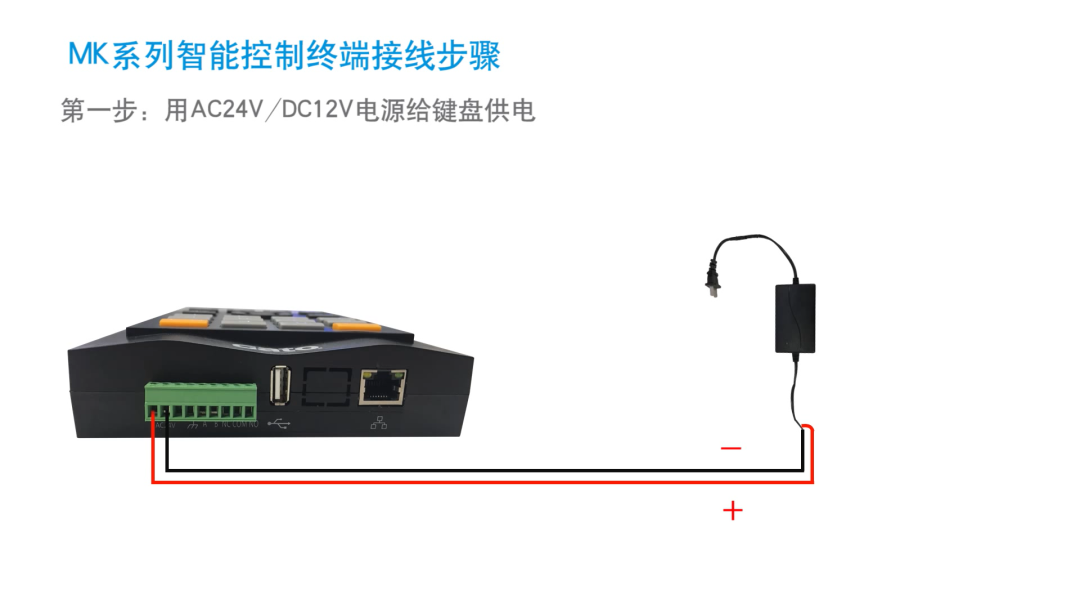

MK鍵盤連接AC24V\DC12V電源供電

 報警主機和控制鍵盤接線圖集(圖8)



MK鍵盤連接電子圍欄主機

 報警主機和控制鍵盤接線圖集(圖9)

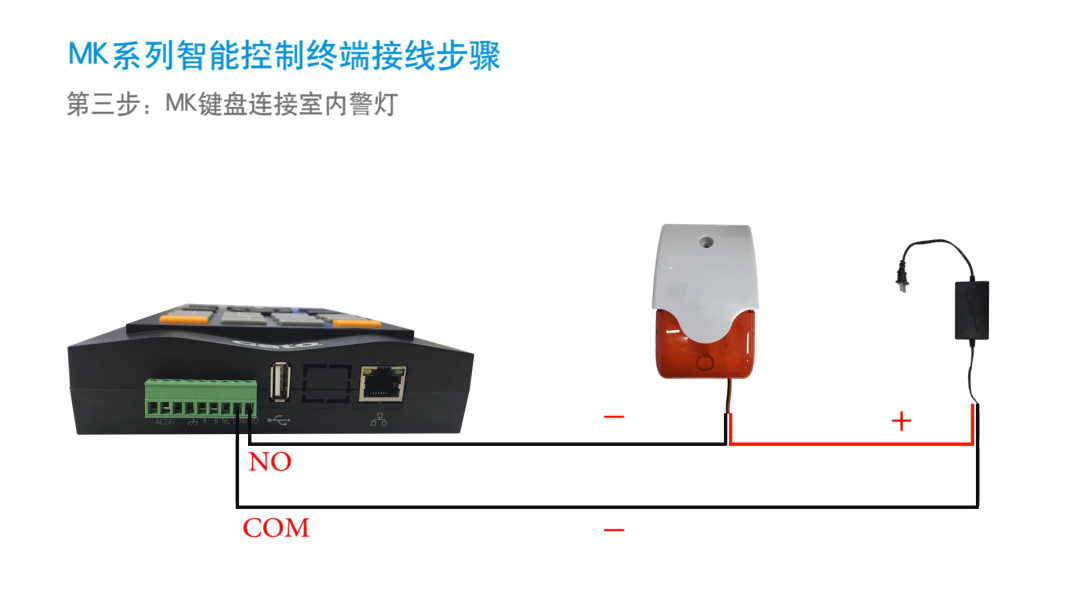

MK鍵盤連接室內警燈

 報警主機和控制鍵盤接線圖集(圖10)

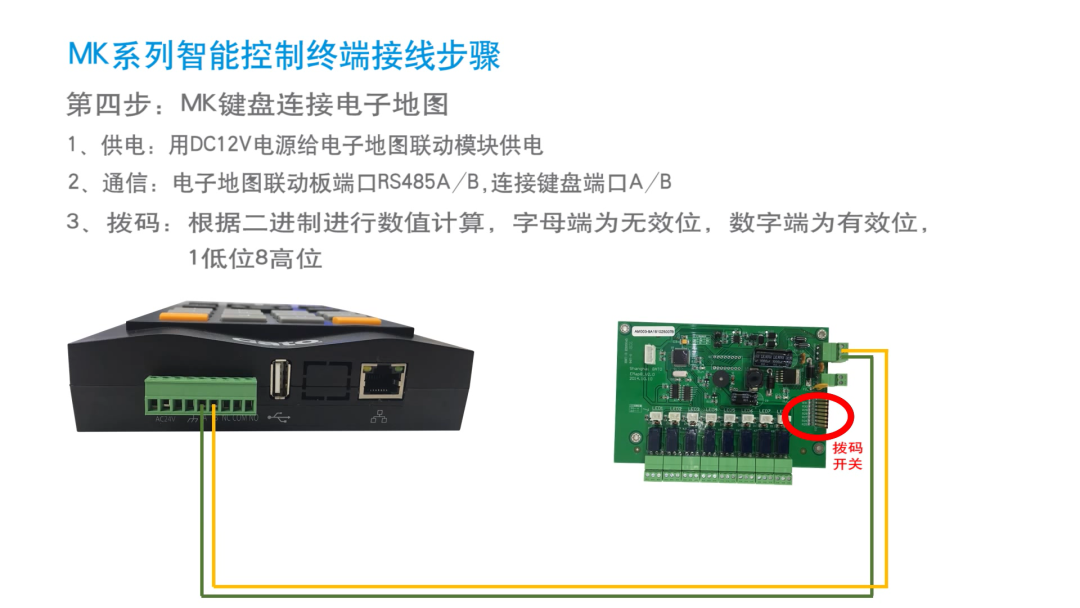

MK鍵盤連接電子地圖

 報警主機和控制鍵盤接線圖集(圖11)

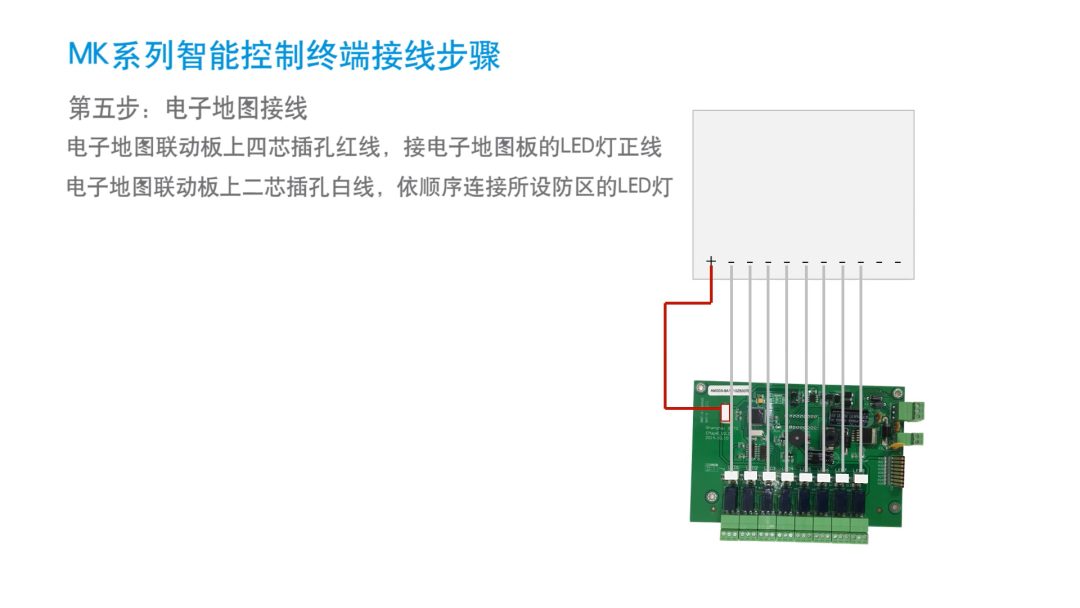

電子地圖接線

 報警主機和控制鍵盤接線圖集(圖12)

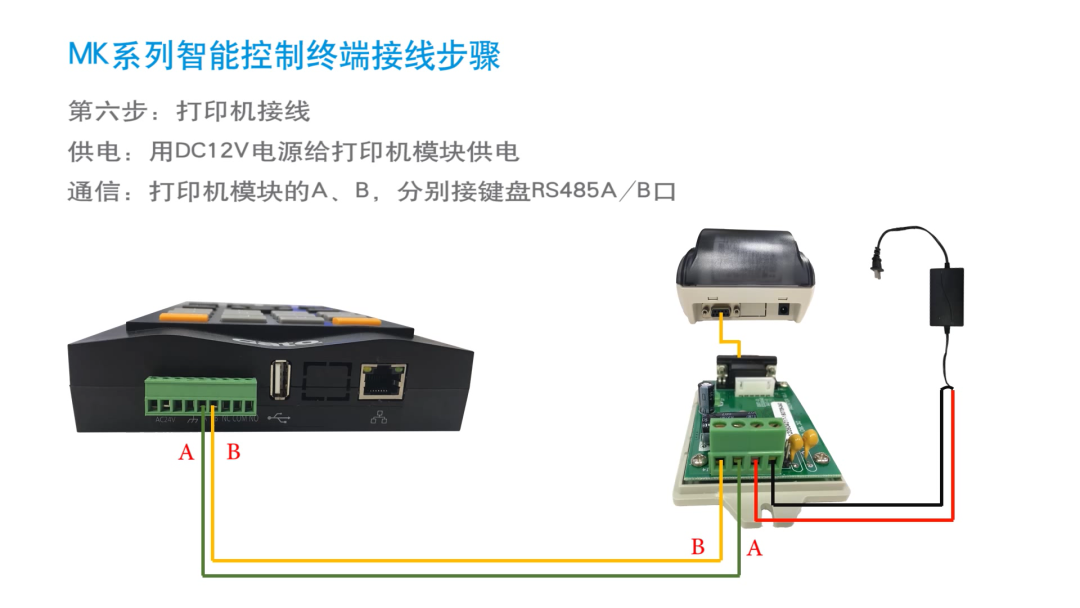

MK鍵盤連接打印機

 報警主機和控制鍵盤接線圖集(圖13)

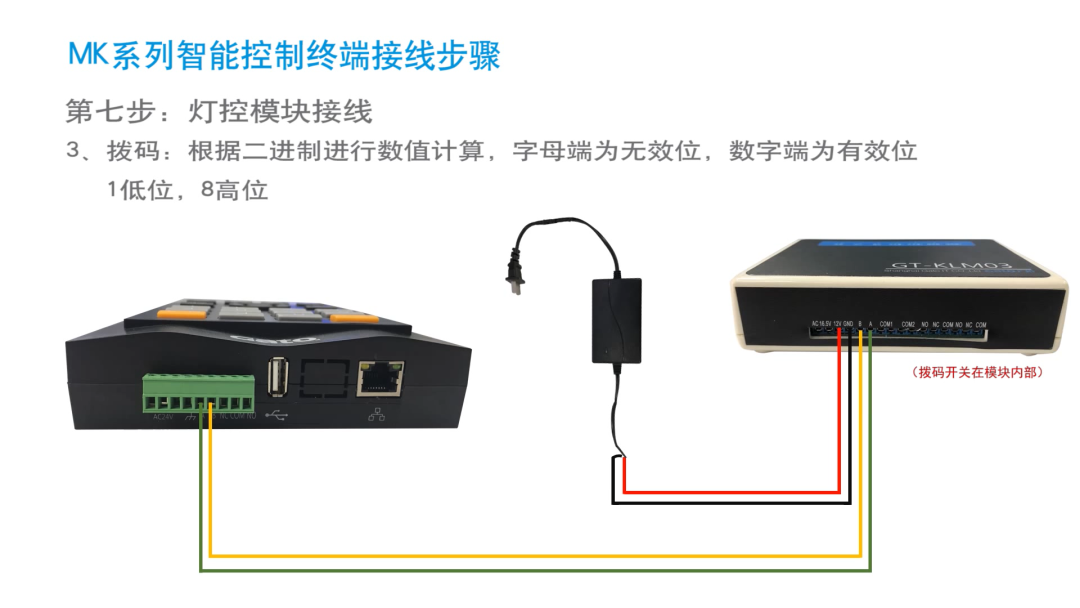

MK鍵盤連接燈控模塊

 報警主機和控制鍵盤接線圖集(圖14)


說完MK系列智能控制終端接線,下面我們?cè)賮?lái)說說A7系列報警主機接線!

 報警主機和控制鍵盤接線圖集(圖4)

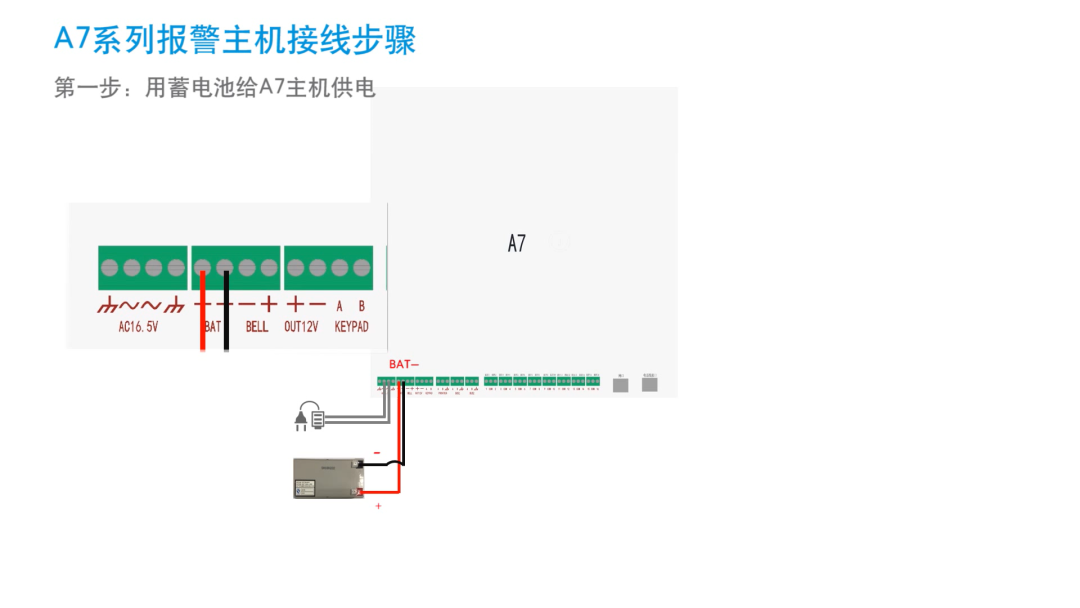

A7主機連接蓄電池供電

 報警主機和控制鍵盤接線圖集(圖16)

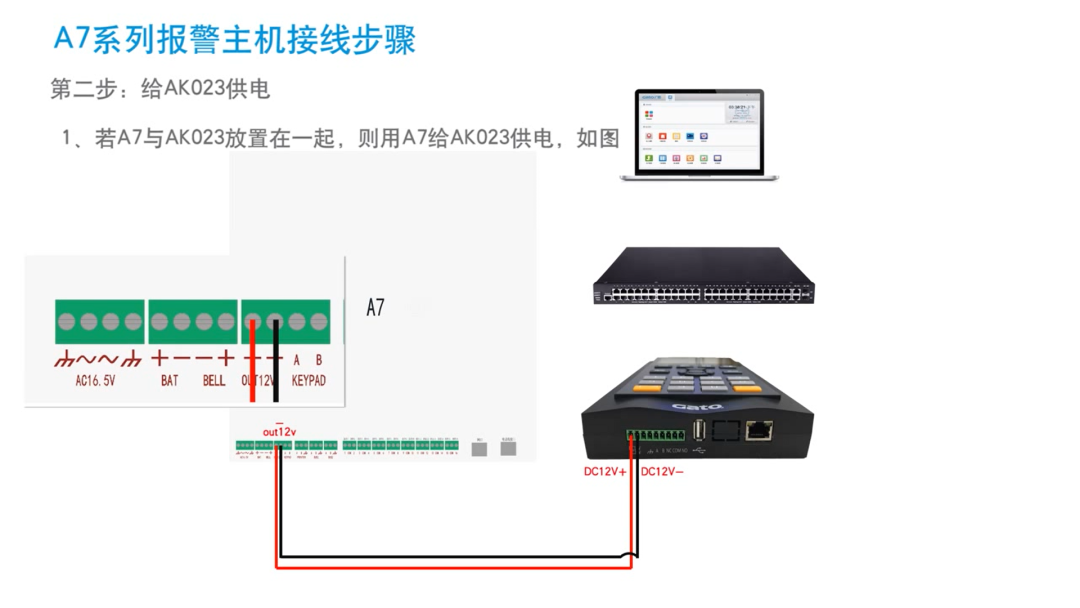

A7主機連接AK023供電

 報警主機和控制鍵盤接線圖集(圖17)

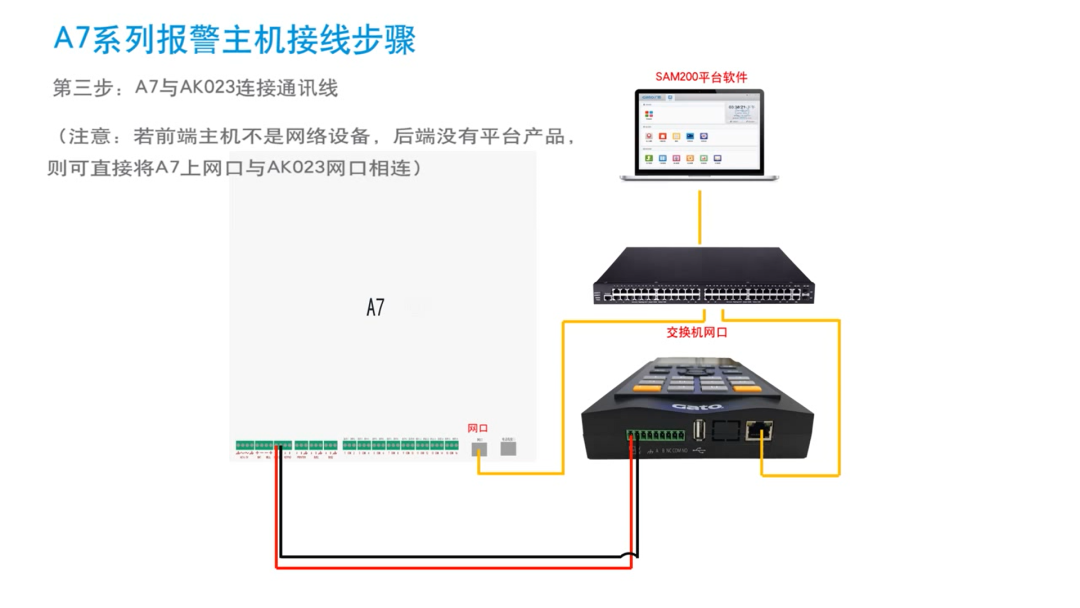

A7主機連接AK023通訊

 報警主機和控制鍵盤接線圖集(圖18)



A7主機連接脈沖\張力電子圍欄主機

 報警主機和控制鍵盤接線圖集(圖19)



A7主機連接室內警燈

 報警主機和控制鍵盤接線圖集(圖20)

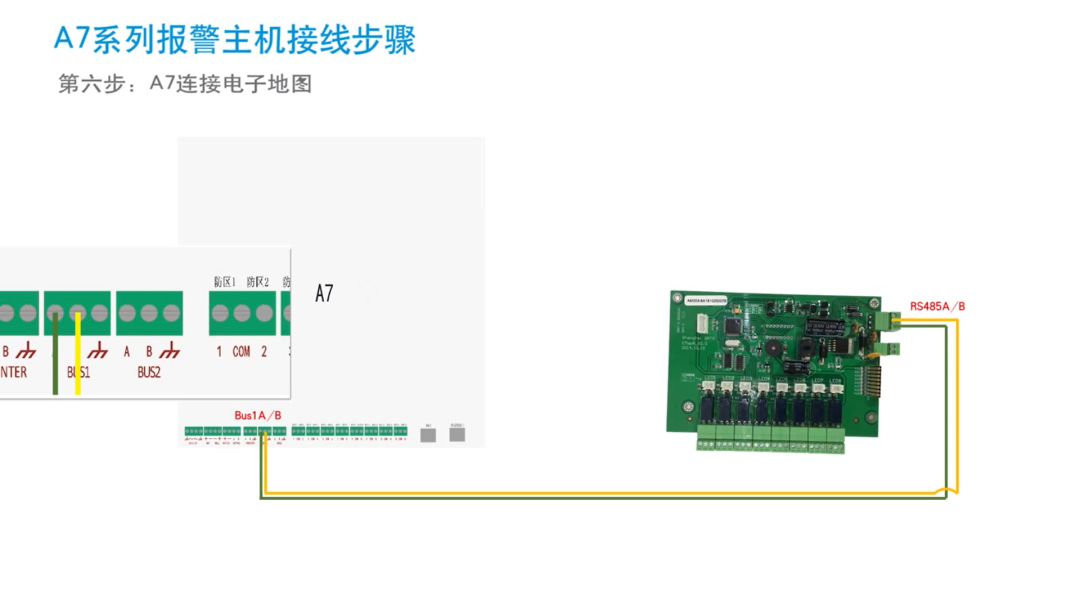

A7主機連接電子地圖

 報警主機和控制鍵盤接線圖集(圖21)

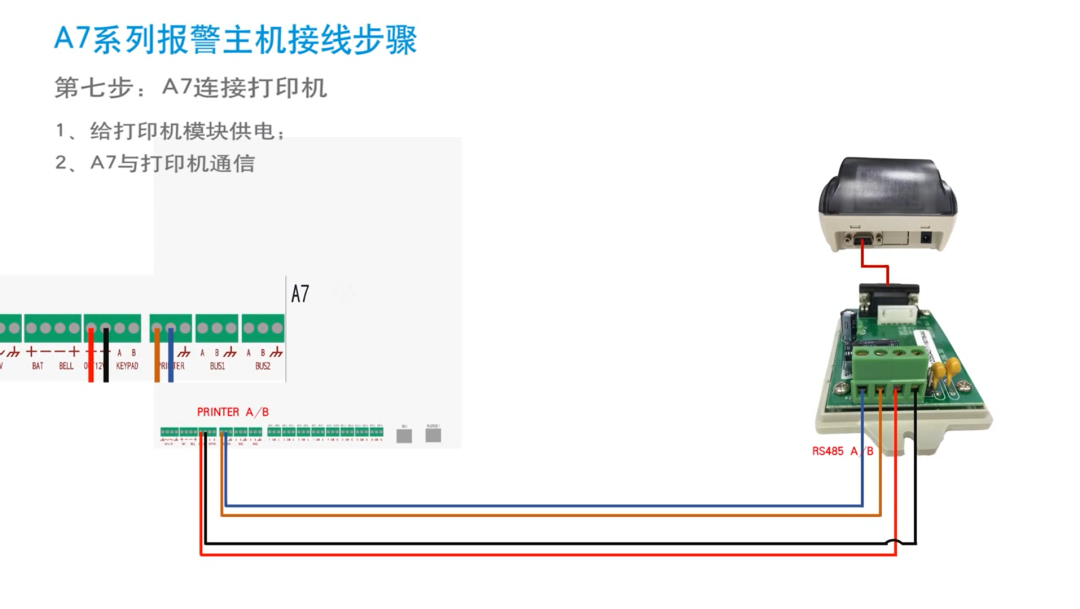

A7主機連接打印機

 報警主機和控制鍵盤接線圖集(圖22)

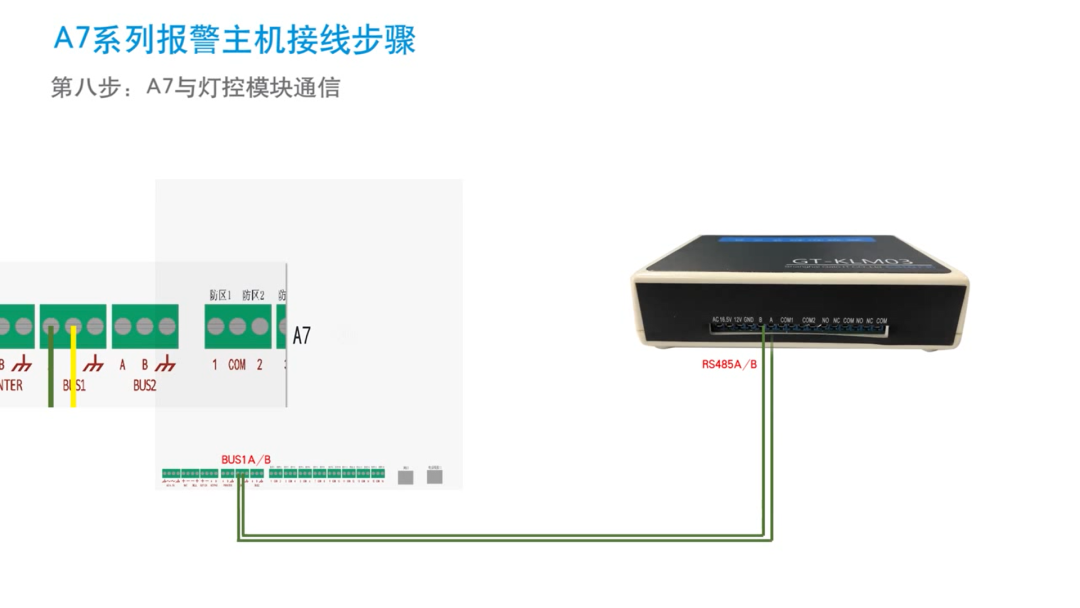

A7主機連接燈控模塊

 報警主機和控制鍵盤接線圖集(圖23)


如果圖片看的不夠清晰,
可以戳下方視頻,
詳解控制終端每個接線步驟
手把手教學,
百分百學會,
快悄悄收藏轉發起來吧!


 報警主機和控制鍵盤接線圖集(圖24)

 報警主機和控制鍵盤接線圖集(圖25)

  報警主機和控制鍵盤接線圖集(圖26)
