進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！

發布時間：2024-04-17

來源：廣拓公眾號

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖1)

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖2)

我們都知道，

周界報警系統通信方式分為

總線RS485和網口，

不同的通信方式有不同的適用場景，
其中我們常用到的總線RS485，
總線方案布線要求為手拉手布線
且總長不超過1200米。
但在實際應用中往往會有不是
很符合標準的布線場景。
或多或少超出1200米，
那么面對周界總線超長的幾種場景，
有哪些解決方式？
今天，小拓為你答疑！

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖3)

一、分多路布線

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖4)

總線長度超過1200米，
此時后端控制中心恰好在中心點附近，
那么我們可以采用
多路布線的形式進行布線。

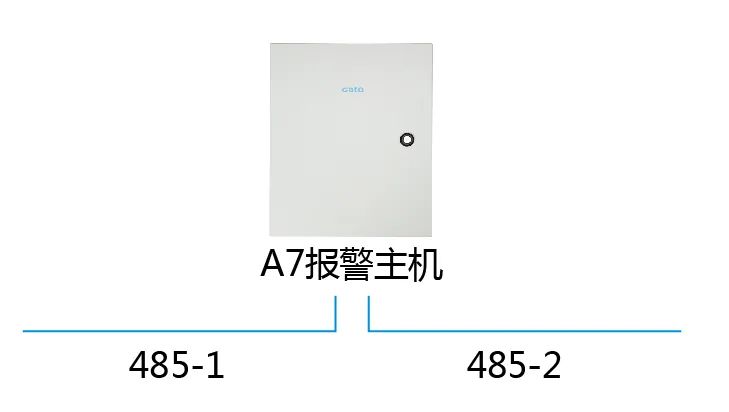

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖5)

讓每路總線的長度控制在1200米內，
如果只需要2路總線，
后端控制主機可采用A7報警主機，
A7報警主機可接入兩路總線。
若總線超過2路則可以增加控制主機
或485集線器進行解決。

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖6)

二、增加RS485中繼器

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖4)

上一個方法是在允許
采用多路布線形式的情況下，
若現場只可單路總線布線
且單路總線超過了1200米怎么辦？

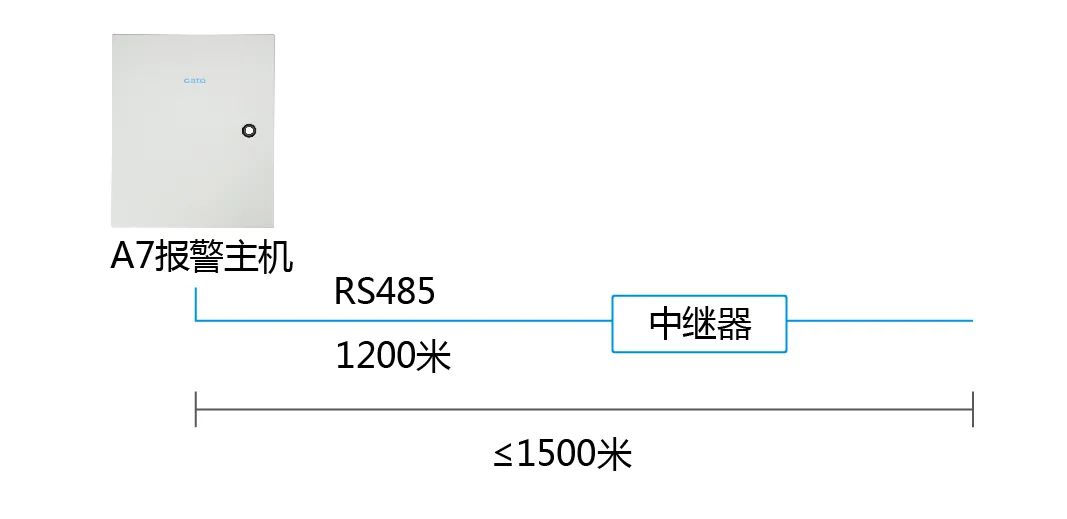

那我們可以在線路中間
增加信號中繼器把信號放大，
解決線路過長而導致的通迅異常問題。

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖8)



但并不是所有單路總線
只要超過1200米就可以使用，
需要注意的是：
此方案僅限線路在1500米以內的情況，
增加中繼器只能改善通信效果。
在線路過長超過1500米的情況下，
不能保證一定能夠徹底穩定狀態，
此時，
就需要考慮其他解決方案。

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖6)

三、以RS485光端機方式傳輸

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖4)


這種方式分為兩種場景。



01


周界前端超長


如果周界距離超過1200米，
且周界前端超長，
可以采用光端機方式傳輸，
RS485總線信號通過
光端機把總線信號傳輸到后端，
可以不受總線距離損耗限制，
達到遠距離傳輸效果。

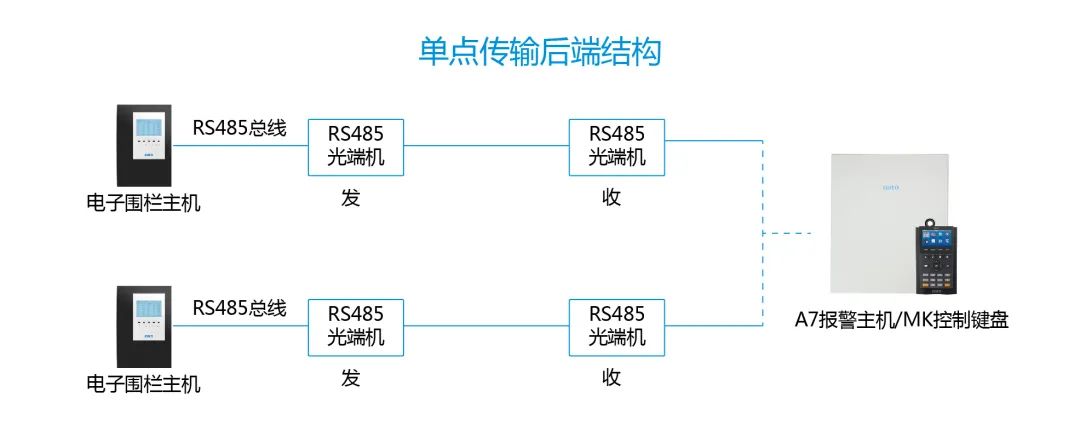

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖11)
備注：總線串聯接入A7/MK200
一般情況光端機后端做成匯聚。

采用單點傳輸到后端結構，
需要的光端機數量較多，
成本較高，但穩定性強。


02


周界前端不超長，

前端到后端的距離超長。


若周界前端是總線連接，
且因環境所限無法走線到前端，
或后端控制中心距離前端部分太遠，
也可以通過光端機方式傳輸。

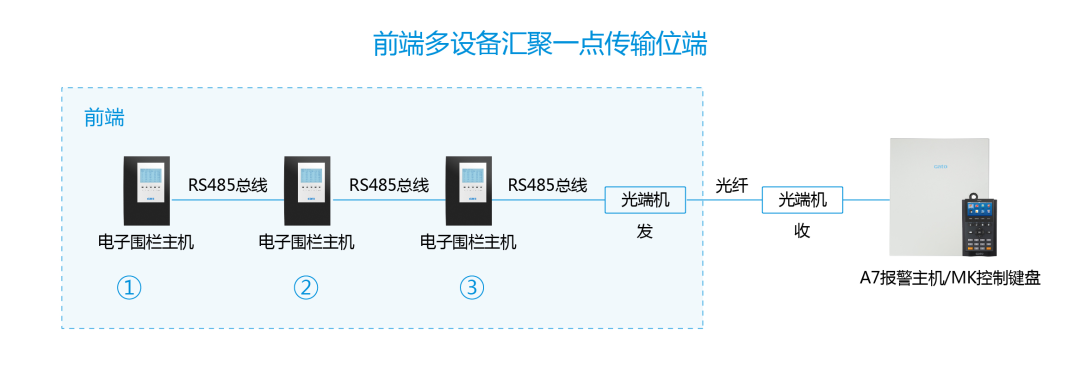

使用此類傳輸，
要考慮好光端機配量，
可以是前端多臺設備通過總線連接，
然后匯聚到一個點進行上傳。
（建議單路總線長度控制在600米以內）；

進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖12)

建議：
圖中①-③之間的總線長度
控制在600米以內，
A7是2路總線口，
每一路建議帶載2路光端機，
共4路，
若為MK200，
只能帶載2路。

目前最常見的就是這三種解決方法，
大家可以根據現場特定的實際情況
選擇適合的解決方法，
你還有其他好的解決方法嗎？
留言到評論區，
我們一起聊聊呀！
