發布時間：2024-04-17
來源：廣拓公眾號
安防人都知道，
電子圍欄分為脈沖電子圍欄
和張力電子圍欄，
一個前端帶電一個前端不帶電，
根據功能應用于不同的場景，
但很多人卻不知道
如何安裝電子圍欄，
前幾期我們介紹了
脈沖電子圍欄的安裝，
今天小拓就帶大家一起
get張力電子圍欄的安裝。
完整版視頻戳這里↑
在安裝前，
首先要清點零件。

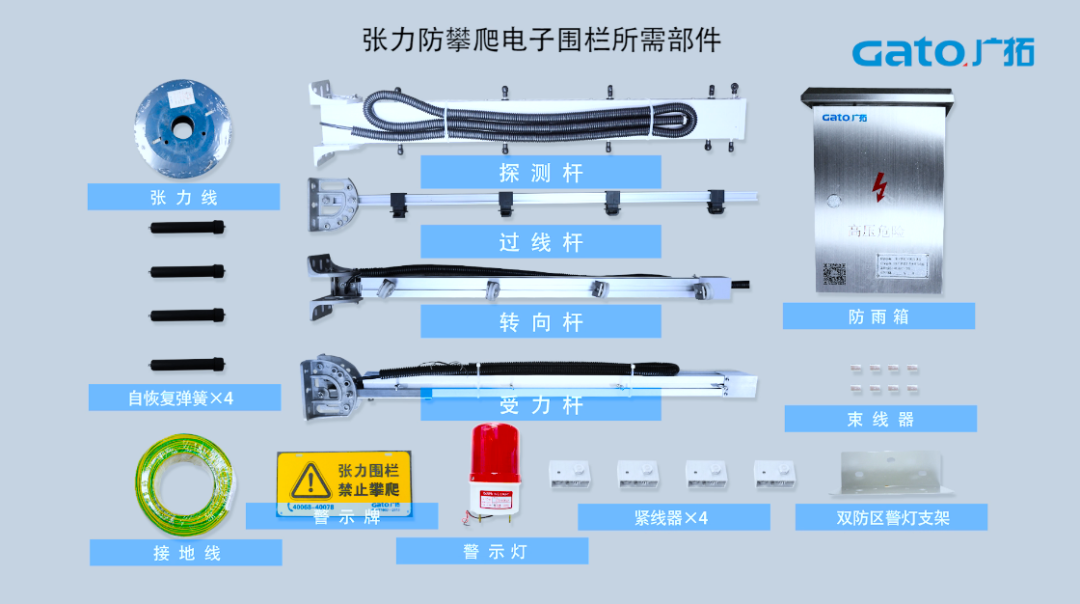

張力防攀爬電子圍欄所需部件如下
↓
探測桿、過線桿、轉向桿、受力桿
緊線器、警示燈、警示牌
張力線、自恢復彈簧、接地線
雙防區警燈支架、束線器、防雨箱。
張力電子圍欄的前端分為桿件安裝
和室外安裝兩個部分。
01
過線桿組裝
注：過線桿底座只有一片，
安裝時將底座的半圓朝向周界外側
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
02

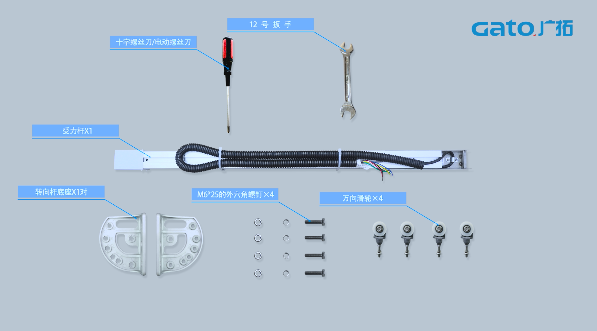

轉向桿組裝
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
注：萬向滑輪擰入深度須穿過
鋁型材里面兩層加強筋。
注：可用內螺母將滑輪與承力桿固定，
并用外螺母靈活調整
萬向滑輪角度（萬向可調）。
03

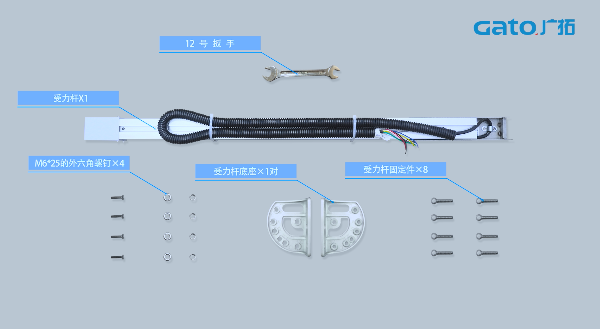

受力桿組裝
注：承重桿右底座有限位槽
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
04

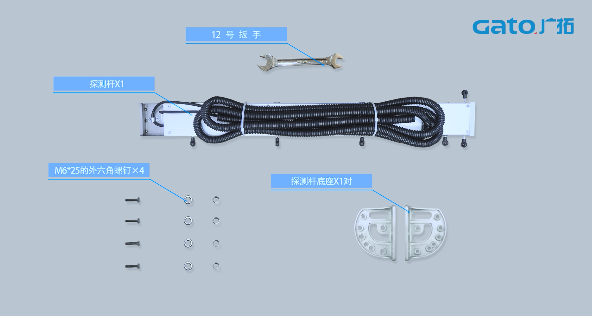

探測桿組裝
底座安裝可調節六大角度：
0° 30° 45° 67.5° 90° 120°
組裝好各個桿件后，
就可以去室外安裝了。
受力桿安裝
注：受力桿一個防區1根安裝在防區末端
過線桿安裝
注：過線桿每3-5米一根
過線桿安裝
注：過線桿每3-5米一根
轉向桿安裝
注：轉向桿安裝在防區轉角
高度落差位置
根據實際需要安裝
探測桿安裝
注：探測桿一個防區1根
安裝在防區起始端
緊線器安裝
注：建議同時使用兩個緊線器
穿入合金線，并一同加固
張力線安裝
注：張力線穿過探測桿拉桿孔
并用束線器固定，
依次穿過緊線器、過線桿、
轉向桿至防區末端
安裝斜拉撐
自恢復彈簧安裝
注：自恢復彈簧有S勾一端直接掛在
受力桿固定件，
另一端用束線器和張力線固定。

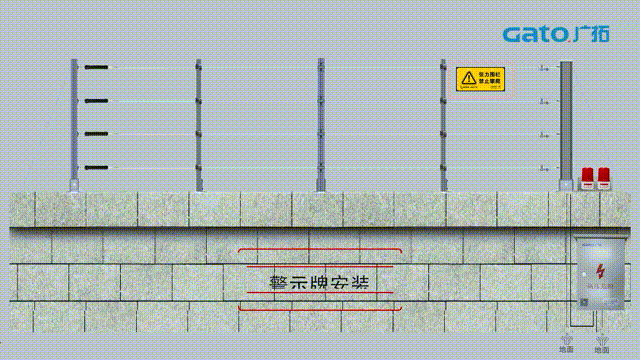

警示牌安裝
注：用尼龍?jiān)鷰Ч潭ㄔ诤辖鹁€、
支撐桿上，每隔10m懸掛一塊

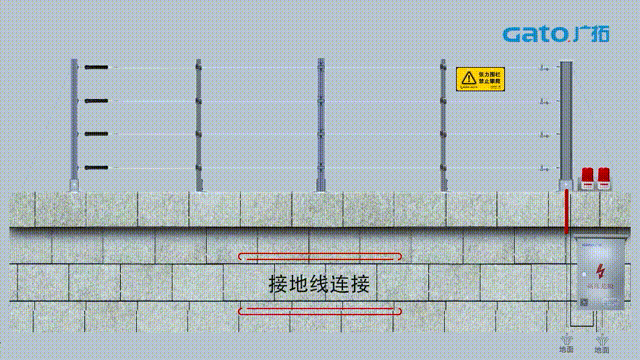

接地線鏈接
防雨箱安裝
注：安裝在防區起始端，
靠近探測桿
警燈安裝
安裝到警燈，
張力電子圍欄的前端安裝才算完成，
有了這份超詳細安裝圖解，
從此安裝電子圍欄不再頭大，
你也可以悄悄安裝電子圍欄，
然后驚艷所有人！
